Саморегулирующийся греющий кабель SAMREG 17HTM-2CT 17Вт для обогрева труб внутри

Описание

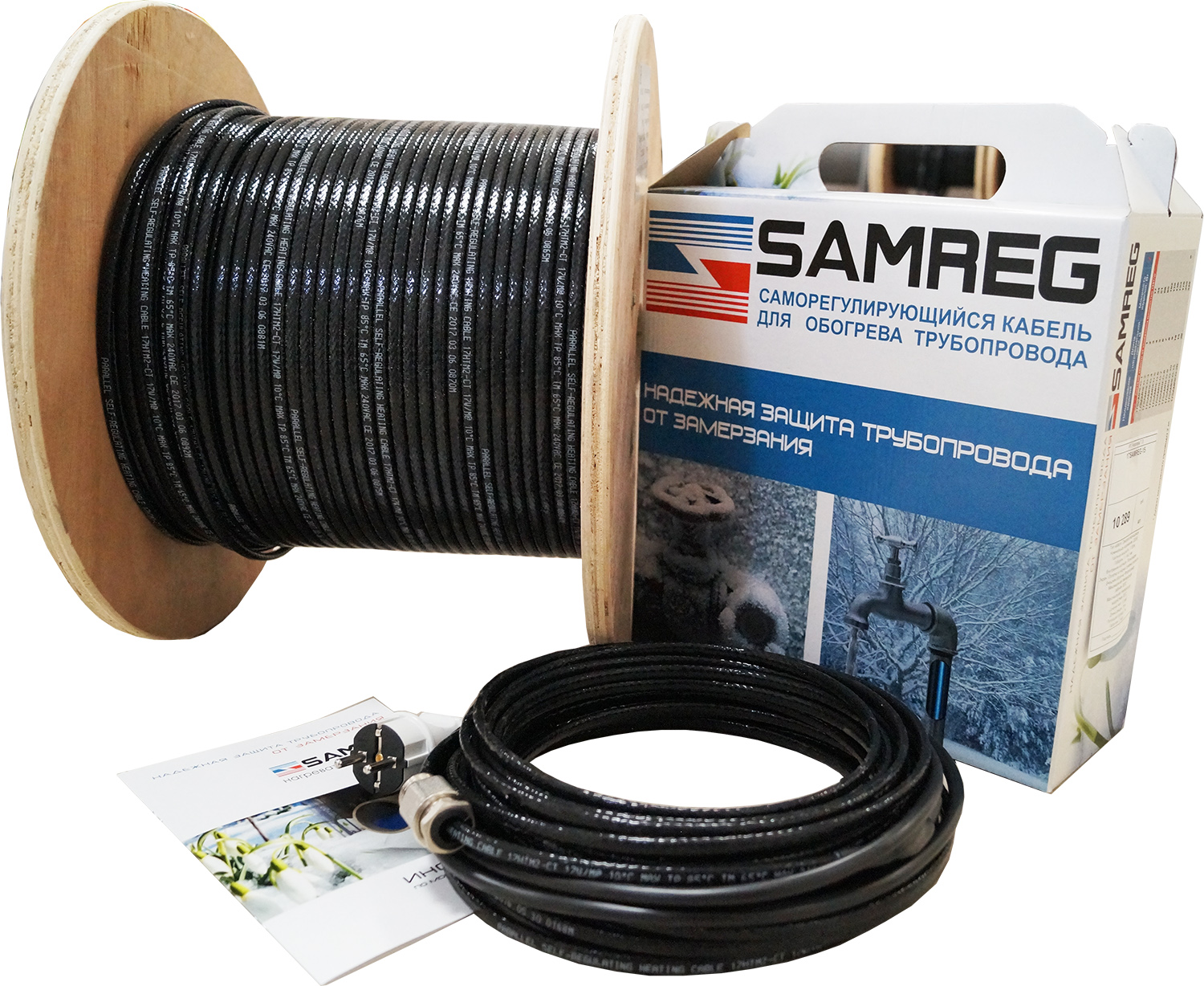

Кабель SAMREG 17 HTM-2CT – это саморегулирующийся греющий кабель мощностью 17 Вт/метр, предназначенный для обогрева труб и трубопроводов с питьевой водой с монтажом ВНУТРЬ трубы.

Греющий кабель SAMREG 17 HTM-2CT (пищевой) предназначен для обогрева трубопроводов. У кабеля фторполимерная внешняя оболочка, сертифицированная для применения с питьевой водой. Оплётка из лужёной медной проволоки служит дополнительной механической защитой и выполняет заземляющую функцию.

Кабель муфтируется термоусаживаемыми трубками (комплект ТКТ-ВТ). С его помощью герметично изолируется соединение греющего кабеля с питающей частью (соединительная муфта), а также конец кабельной секции (концевая муфта). Чтобы самостоятельно смуфтировать кабель воспользуйтесь инструкцией, входящий в состав комплекта для заделки.

Для монтажа необходимо погрузить в трубу греющий кабель через установленный на трубе тройник с помощью сальника для греющего кабеля. Сальник, как правило, имеет название АКС-1, который состоит из двух муфт между которых зажимается резиновая пробка с отверстием под кабель.

Рис.1. Концевая муфта

Рис.2. Соединительная муфта

Муфтирование саморегулирующегося кабеля

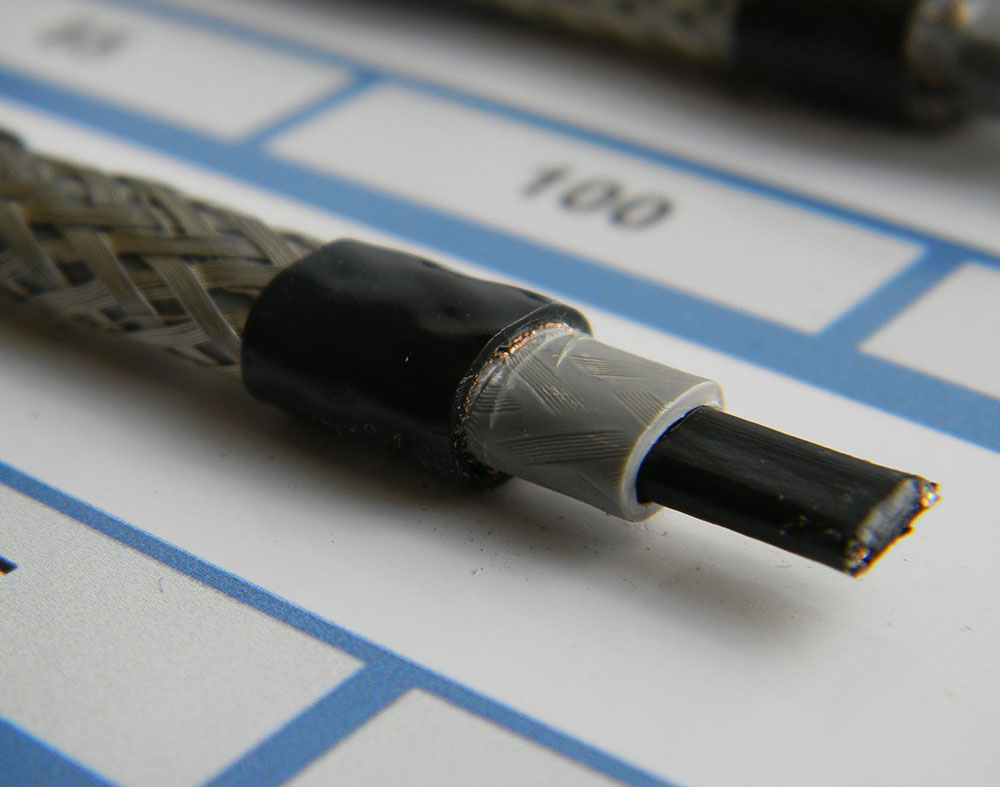

Строение кабеля

1. Наружная фторполимерная оболочка
2. Оплетка из луженой медной проволоки
3. Изоляция из эластомерного термопластика
4. Полиэфирная оболочка
5. Полупроводящая саморегулирующая матрица
6. Медные жилы диаметром от 1.3 мм

Изоляция из эластомерного термопластика – дополнительная механическая защита и увеличение равномерности тепловыделения. Полиэфирная оболочка обеспечивает равномерное распределение тепла и защиту греющих жил. Полупроводящая саморегулирующаяся матрица является основным компонентом саморегулирующегося нагревательного кабеля, увеличивая тепловыделение при уменьшении температуры окружающей среды и наоборот.

Медные полупроводниковые жилы служат для питания саморегулирующейся матрицы.

Механизм действия

Основная часть греющего кабеля – это полупроводниковая матрица, через которую происходит выделение тепла.

Сопротивление матрицы зависит от температуры окружающей среды, это обеспечивает саморегулирование тепловой мощности кабеля, т.е. при понижении температуры поверхности сопротивление матрицы убывает, тепловыделение возрастает и наоборот.
