Теплый пол на деревянный пол

Электрический теплый пол на деревянное основание

Особенности деревянного основания

Деревянные конструкции предъявляют специфические требования к организации систем напольного обогрева:

• Ограничения по нагрузке. Вес цементно-песчаной стяжки составляет около 140 кг/м², что критично для деревянных перекрытий. Отказ от стяжки позволяет избежать избыточной нагрузки на несущие элементы.
• Требования к изоляции. Древесина нуждается в качественной тепло- и гидроизоляции для предотвращения деформации и преждевременного разрушения.
• Пожарная безопасность. Дерево относится к горючим материалам, что определяет повышенные требования к безопасности нагревательных элементов.
• Биологическая устойчивость. Древесина подвержена гниению и поражению микроорганизмами при нарушении условий эксплуатации.

Указанные особенности обусловливают повышенные требования как к выбору нагревательного оборудования, так и к технологии монтажа. Оптимальным решением для деревянных оснований являются электрические системы обогрева.

Типы электрических систем для деревянного основания

Для монтажа на деревянных основаниях применяются электрические системы, не требующие укладки в стяжку:

• Пленочные инфракрасные теплые полы;
• Нагревательные маты;
• Греющие кабельные секции для сухого монтажа.

Общие преимущества электрического теплого пола

• Экономическая эффективность. Стоимость оборудования и монтажа ниже, чем при устройстве водяных систем. По сравнению с конвекторным отоплением электрический теплый пол имеет меньший срок окупаемости.
• Энергоэффективность. Нагрев от пола к потолку обеспечивает равномерное распределение температуры. Конвекторы создают неравномерный прогрев с концентрацией тепла в верхней зоне.
• Компактность. Отсутствие выступающих элементов отопления экономит полезное пространство и не влияет на интерьер.
• Ремонтопригодность. Конструкция позволяет проводить обслуживание и замену элементов без демонтажа деревянного основания.
• Сохранение состава воздуха. Нагревательные элементы не сжигают кислород и не снижают влажность.

Инфракрасный пленочный теплый пол

В деревянных домах с финишным покрытием из ламината или линолеума оптимальным решением является инфракрасный пленочный теплый пол. Свойства нагревательной пленки позволяют организовать безопасный и экономичный обогрев.

«Сухой» метод монтажа наиболее совместим с деревянным основанием, так как исключает необходимость заливки стяжки или нанесения плиточного клея. Время монтажа составляет от 2 часов до 1 дня в зависимости от сложности объекта.

Способы монтажа пленочного теплого пола

1. Укладка между лагами

Пленка укладывается на фольгированную теплоизоляцию, размещенную поверх утеплителя. Возможен монтаж непосредственно на утеплитель без фольгированной подложки.

Требования:

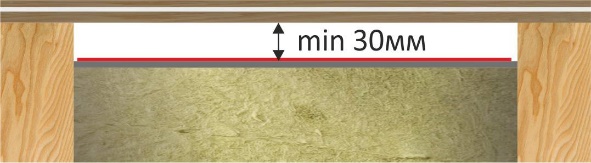

• Расстояние между термопленкой и черновым полом - не менее 30 мм для обеспечения вентиляции и исключения механической нагрузки.
• Все соединения выполняются с соблюдением норм электробезопасности.

Данный способ повышает электро- и пожаробезопасность, так как нагревательный элемент не контактирует с верхними слоями покрытия.

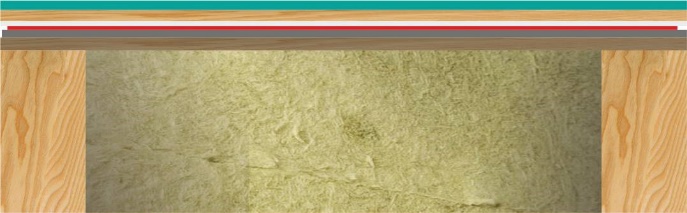

3. Укладка на ровное основание

Последовательность монтажа:

• На основу пола (фанеру, OSB, ГВЛ) укладывается фольгированная теплоизоляция.
• Поверх изоляции монтируется термопленка.
• Пленка укрывается полиэтиленом.
• Укладывается финишное покрытие (ламинат, паркетная доска).

Важно! Поверхность должна быть ровной и чистой, без перепадов высоты и строительного мусора как под пленкой, так и над ней.

При монтаже пленочного теплого пола под линолеум между полиэтиленовой изоляцией и финишным покрытием прокладывается лист фанеры толщиной 5–7 мм. Данный слой защищает термопленку от механических повреждений в процессе эксплуатации.

В местах расположения клеммных соединений выполняются углубления в фольгированной теплоизоляции, а при необходимости — в черновом полу. Это обеспечивает ровную поверхность без перепадов высоты и исключает точечное давление на контактные группы.

Преимущества способа

• Более высокая теплоотдача за счет непосредственного контакта с финишным покрытием (отсутствует воздушная прослойка).
• Упрощенный ремонт и демонтаж без вскрытия основания.

Электрический кабельный теплый пол

Для обогрева деревянного пола могут использоваться нагревательные маты и универсальный кабельный теплый пол.

Особенности монтажа без стяжки

При отсутствии стяжки нагревательный кабель укладывается между деревянными лагами. Для этого применяются нагревательные маты с кабелем линейной мощностью 10-14 Вт/м. Удельная мощность системы не должна превышать 60 Вт/м².

Для равномерного прогрева рекомендуется использовать оцинкованный или алюминиевый лист в качестве аккумулятора тепла. Лист укладывается поверх утеплителя под нагревательный кабель.

Требования к монтажу

• Для пропуска кабеля через лаги в них выполняются пазы шириной 60 мм, которые прокладываются фольгированной или минераловатной теплоизоляцией.
• При расчете площади укладки исключаются зоны, занятые мебелью и стационарными предметами.
• Расстояние от нагревательного кабеля до финишного покрытия - не менее 30 мм (воздушная прослойка для теплообмена и защиты от перегрева).
• Расстояние от кабеля до деревянных лаг - не менее 30 мм.
• Толщина финишного покрытия - не более 24 мм (при большей толщине теплопроводность снижается, обогрев становится неэффективным).

Терморегуляция

В электрических теплых полах используется резистивный греющий кабель, не обладающий саморегуляцией. Установка терморегулятора обязательна. Выбор модели зависит от общей мощности системы. Стандартные терморегуляторы рассчитаны на мощность до 3,5 кВт, что соответствует площади обогрева 15–16 м².

Особенности электромонтажа в деревянных домах

В деревянных домах применяется открытая проводка с накладным монтажом электрических приборов на металлической подложке — это соответствует нормам пожарной безопасности.

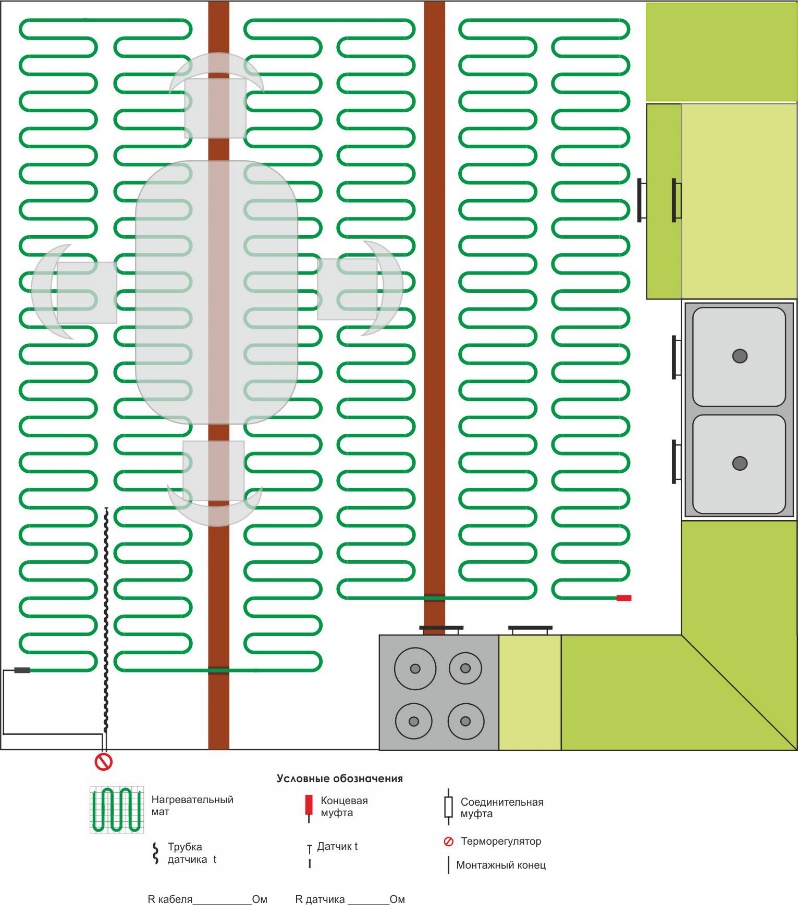

1. Укладка нагревательных матов на деревянное основание

• На утеплитель укладывается оцинкованный лист.
• Нагревательные маты монтируются непосредственно на оцинковку. Клеевой слой основы обеспечивает фиксацию.
• При необходимости дополнительного крепления в оцинкованном листе просверливаются отверстия, кабель фиксируется пластиковыми хомутами.
• Ширина нагревательного мата обычно составляет 0,5 м. При расстоянии между лагами более 0,7–0,9 м монтаж матов затруднен (требуется разрезка подложки и частые развороты кабеля).

2. Укладка нагревательных секций деревянное основание

• Кабель укладывается на оцинкованный лист поверх теплоизоляции.
• Для крепления используется металлическая строительная сетка или монтажная лента, закрепленная саморезами.
• При использовании сетки кабель фиксируется пластиковыми хомутами с шагом 250–300 мм.
• При использовании монтажной ленты кабель крепится «язычками» ленты.
• Для улучшения теплоотдачи рекомендуется проклеивать кабель алюминиевой лентой по всей длине.
• Пересечение кабеля не допускается. Шаг укладки должен соответствовать инструкции производителя.

Меры предосторожности

• Качество проводки. Необходимо использование исправной электропроводки, соответствующей нагрузке.
• Защита от локального перегрева. Электрический теплый пол чувствителен к эффекту запирания. Запрещается оставлять на полу объемные предметы (матрасы, одеяла, крупную мебель без ножек), нарушающие теплоотдачу. Локальный перегрев может привести к повреждению системы.
• Энергоэффективность. Для снижения энергопотребления рекомендуется настраивать режим работы в соответствии с временем пребывания в доме. Программируемые терморегуляторы позволяют задавать дни недели и время суток для работы системы.

Таким образом, электрический теплый пол является оптимальным решением для деревянных оснований благодаря отсутствию тяжелой стяжки и возможности «сухого» монтажа. Выбор между пленочной и кабельной системой определяется типом финишного покрытия и конструкцией перекрытий. При соблюдении технологии укладки, требований к теплоизоляции и использовании терморегуляторов система обеспечивает безопасный, экономичный и долговечный обогрев. Ключевые условия эксплуатации — качественная электропроводка и исключение локального перегрева поверхности.
